Nowoczesne systemy zasilania poza siecią i zasilania awaryjnego wymagają sprzętu, który łączy w sobie stabilną konwersję prądu przemiennego, zintegrowane ładowanie akumulatorów i kompleksowe zabezpieczenia elektryczne. W tym artykule omówiono podstawowe funkcje, praktyczne scenariusze wdrożenia, wbudowane mechanizmy zabezpieczające i możliwości komunikacyjne uniwersalnego sprzętu typu inwerter-ładowarka, pomagając konstruktorom systemów i użytkownikom końcowym zrozumieć kluczowe kryteria przy wyborze kombinowanych jednostek konwersji prądu stałego na prąd zmienny do stosowania w odległych lokalizacjach, instalacjach mobilnych i zastosowaniach w zakresie tworzenia kopii zapasowych w domu.
- 1. Zrozumienie podstaw układu połączonego inwertera i ładowarki
- 2. Jakość przebiegu wyjściowego i kompatybilność z rzeczywistym obciążeniem
- 3. Zintegrowany system ładowania i trzystopniowe zarządzanie akumulatorem
- 4. Wydajność przesyłu ATS i ciągłość systemu podczas zmian mocy
- 5. Wbudowane warstwy ochronne zapewniające długoterminową niezawodność działania
- 6. Sprzętowe porty komunikacyjne i możliwości zdalnego monitorowania
- 7. Odpowiednie środowiska pracy i uwagi dotyczące instalacji mechanicznej
- 8. Często zadawane pytania techniczne
- 9. Końcowe przemyślenia dla integratorów systemów

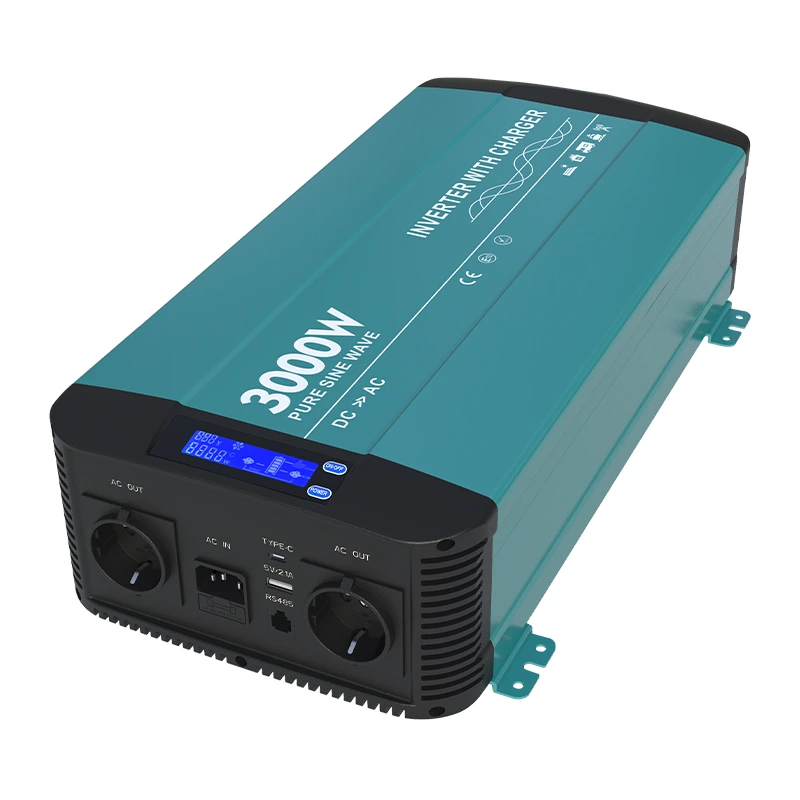

Wiele zdalnych instalacji zasilania stoi przed wyzwaniami związanymi z koordynacją oddzielnych falowników i zewnętrznych ładowarek akumulatorów, ponieważ niedopasowane taktowanie lub niezgodne progi napięcia mogą pogorszyć stan akumulatorów i zmniejszyć ogólną stabilność systemu.Falownik sinusoidalny o mocy 3000 W z ładowarką HK3000PCłączy inwersję DC-AC i ładowanie akumulatora AC-DC w jednej kompaktowej obudowie, eliminując złożoność koordynowania wielu dyskretnych komponentów zasilania w przypadku projektów zasilania poza siecią, urządzeń mobilnych lub w trybie gotowości. Jednostki typu „wszystko w jednym” usprawniają układy okablowania i ograniczają punkty awarii w łańcuchu energetycznym, co zapewnia wymierne korzyści użytkownikom pracującym w konfiguracjach kamperów, odległych miejscach pracy i konfiguracjach rezerwowych w budynkach mieszkalnych, gdzie ciągła dostępność zasilania ma duże znaczenie praktyczne. Podczas montażu samodzielnych systemów zasilania każdy dodany kabel i oddzielne urządzenie tworzą potencjalne słabe punkty, dlatego skonsolidowana architektura sprzętowa zasługuje na dokładne uwzględnienie na etapach planowania.
1. Zrozumienie podstaw układu połączonego inwertera i ładowarki
Połączona ładowarka inwertorowa pełni dwie główne role w ekosystemie zasilania opartym na magazynowaniu. Po pierwsze, pobiera prąd stały zgromadzony w bateriach akumulatorów kwasowo-ołowiowych lub litowych i przekształca go w prąd przemienny zgodny ze standardowymi specyfikacjami domowego sprzętu elektrycznego. Po drugie, gdy tylko zewnętrzne źródło prądu przemiennego stanie się dostępne, pokładowy obwód ładowarki pobiera energię z sieci lub generatora, aby automatycznie uzupełnić podłączone akumulatory. Ta dwufunkcyjna konstrukcja eliminuje konieczność ręcznego przełączania między niezależnym sprzętem ładowarki a modułami inwertera.
- Płynne przełączanie pomiędzy procesami ładowania inwersyjnego zasilanymi z baterii a ładowaniem sieciowym
- Ujednolicony panel LCD do wizualizacji krytycznych wskaźników czasu pracy, w tym odczytów napięcia i mocy
- Zintegrowany wyłącznik automatyczny AC wbudowany w główny tor wejściowy prądu przemiennego w celu zapewnienia dodatkowego bezpieczeństwa obwodu
- Dedykowane porty USB-A i Type-C umożliwiające wygodne, bezpośrednie ładowanie urządzeń przy niskim napięciu
Wymiary fizyczne i waga odgrywają znaczącą rolę dla instalatorów. Jednostka ma wymiary 489×252×118 milimetrów i waży 8,8 kilograma, co umożliwia montaż na ścianie zarówno w przypadku obudów stacjonarnych, jak i mobilnych. Wsporniki montażowe zintegrowane z metalową obudową ułatwiają bezpieczne mocowanie na stałych powierzchniach, niezależnie od tego, czy użytkownicy konfigurują sprzęt w szafach gospodarczych, przedziałach pojazdów czy osłoniętych szafkach zewnętrznych. Zawsze należy zachować odpowiedni odstęp wokół kratek wentylacyjnych; zakłócony przepływ powietrza uruchomi zabezpieczenia termiczne i ograniczy dostępną moc wyjściową przy dużych obciążeniach roboczych.
2. Jakość przebiegu wyjściowego i kompatybilność z rzeczywistym obciążeniem
Wyjście czystej fali sinusoidalnej stanowi jeden z najważniejszych wyróżników w porównaniu z alternatywnymi rozwiązaniami o zmodyfikowanym przebiegu sinusoidalnym. Całkowite zniekształcenia harmoniczne utrzymane poniżej pięciu procent odzwierciedlają charakterystykę kształtu fali dostarczaną przez sieć użyteczności publicznej. Ma to ogromne znaczenie w przypadku obsługi wrażliwej elektroniki użytkowej, silników indukcyjnych, sprężarek chłodniczych i sprzętu laboratoryjnego. Urządzenia zawierające uzwojenia silnika lub złożone wewnętrzne płytki sterujące często nagrzewają się, wytwarzają dodatkowy hałas lub charakteryzują się krótszą żywotnością, gdy są zasilane zniekształconymi zmodyfikowanymi sygnałami sinusoidalnymi.
Znamionowa ciągła moc wyjściowa osiąga 3000 W, a pojemność udarowa osiąga 6000 W, utrzymując się w dwusekundowych odstępach. Wartość udarowa obsługuje wysoki prąd rozruchowy, który pojawia się w momencie, gdy urządzenia indukcyjne zaczynają obracać swoje silniki. Bez odpowiedniego zapasu mocy falowniki mogą uruchomić zabezpieczenie przed przeciążeniem za każdym razem, gdy sprężarki, pompy wodne lub silniki pralek podejmują próbę uruchomienia. Fabrycznie konfigurowane opcje napięcia wyjściowego obejmują rodziny 100–120 VAC i 200–240 VAC wraz z możliwością wyboru ustawień częstotliwości 50 Hz lub 60 Hz w celu dopasowania do regionalnych norm elektrycznych. Minimalna sprawność konwersji przy pełnym obciążeniu wynosi 89 procent, a szczytowa wydajność operacyjna wzrasta aż do 92 procent. Wyższa wydajność przekłada się na mniej energii marnowanej w postaci ciepła, co pozwala zachować pojemność akumulatora na potrzeby rzeczywistych obciążeń użytkowników końcowych, zamiast strat ciepła wewnątrz energoelektroniki.
Falownik sinusoidalny o mocy 3000 W z ładowarką HK3000PCobsługuje pełną izolację galwaniczną pomiędzy obwodami wejściowymi DC i wyjściowymi AC. Pełna izolacja wejścia i wyjścia stanowi ważny poziom bezpieczeństwa, ograniczając rozprzestrzenianie się zwarcia w przypadku zwarcia doziemnego lub błędów w okablowaniu wewnątrz podłączonych obwodów akumulatora. Ta funkcja izolacji cieszy się dużym uznaniem wśród profesjonalnych instalatorów konstruujących systemy dla lokalizacji o podwyższonym ryzyku bezpieczeństwa elektrycznego, takich jak środowiska morskie i zastosowania w pojazdach mobilnych, gdzie kondensacja i wibracje zwiększają ryzyko przypadkowych zwarć.
| Parametr wydajności | Wartość specyfikacji |
|---|---|
| Ciągła moc wyjściowa prądu przemiennego | 3000 W ±5% |
| Czas trwania mocy szczytowej udaru | 6000 W przez 2 sekundy |
| Całkowite zniekształcenie harmoniczne | Poniżej 5% |
| Minimalna wydajność przy pełnym obciążeniu | 89% |
| Maksymalna ogólna wydajność | Do 92% |
3. Zintegrowany system ładowania i trzystopniowe zarządzanie akumulatorem
Wewnętrzna ładowarka AC-DC działa zgodnie z klasyczną, trójstopniową logiką ładowania: faza stałego prądu zbiorczego, faza stałego napięcia absorpcyjnego i faza konserwacji rezerwowej. Ten dobrze ugruntowany profil ładowania optymalizuje cykle ładowania w przypadku akumulatorów kwasowo-ołowiowych. W fazie zbiorczej ładowarka dostarcza maksymalny dozwolony prąd, aby szybko podnieść napięcie akumulatora w górę. Po osiągnięciu docelowego progu napięcia absorpcji urządzenie przechodzi w fazę absorpcji, utrzymując stałe napięcie, podczas gdy prąd ładowania naturalnie maleje. Kiedy prąd spada do około dziesięciu procent znamionowej wielkości ładowania, sprzęt wchodzi w fazę podtrzymania, stosując niższe napięcie podtrzymujące, aby przeciwdziałać samorozładowaniu bez przeładowania płytek ogniw.
Korekcja współczynnika mocy osiąga wartości większe niż 0,95 przy maksymalnym obciążeniu ładowania. Wysoki współczynnik mocy zmniejsza pobór mocy biernej pochodzącej ze źródła prądu przemiennego, zmniejszając zapotrzebowanie na przenośne generatory lub gniazdka sieciowe o ograniczonej wydajności. Wejście AC akceptuje napięcie sieciowe o szerokim zakresie; w przypadku wariantu 230VAC okno robocze wejścia AC rozciąga się od 180VAC do 260VAC. Szeroka tolerancja wejściowa oznacza, że ładowarka może działać nawet wtedy, gdy moc wyjściowa generatora odbiega od idealnych wartości nominalnych, co często zdarza się w przypadku przenośnego sprzętu generatorowego pracującego w zmiennych warunkach obciążenia.
Maksymalny prąd ładowania różni się w zależności od wariantu napięcia wejściowego DC. Modele 12-woltowe na prąd stały obsługują moc wyjściową ładowania do czterdziestu amperów, natomiast wersje na prąd stały o napięciu dwudziestu czterech woltów zapewniają moc wyjściową ładowania do dwudziestu amperów. Projektanci systemów powinni dopasować maksymalny prąd ładowarki do zalecanej szybkości ładowania opublikowanej przez producentów akumulatorów. Zbyt wysokie prądy ładowania przyspieszają degradację akumulatora; i odwrotnie, zbyt mały prąd ładowania niepotrzebnie wydłuża czas ładowania. Staranne połączenie pojemności banku akumulatorów z możliwościami ładowarki zapewnia optymalną długoterminową wydajność akumulatora.
4. Wydajność przesyłu ATS i ciągłość systemu podczas zmian mocy
Wbudowany automatyczny przełącznik zasilania (ATS) umożliwia przełączanie pomiędzy zasilaniem prądem zmiennym pochodzącym z akumulatora a zewnętrznym zasilaniem sieciowym. Rejestry czasu transferu poniżej 16 milisekund. Większość popularnych domowych urządzeń elektrycznych toleruje krótkie przerwy o tej wielkości bez całkowitego wyłączenia. Ta cecha zapewnia ciągłość na poziomie zbliżonym do UPS dla wielu podłączonych obciążeń. Użytkownicy powinni pamiętać, że niektóre bardzo czułe przemysłowe urządzenia komputerowe mogą w dalszym ciągu wymagać dodatkowych zasilaczy UPS typu true-online, jeśli transfer wynoszący zero milisekund stanie się absolutnym wymogiem operacyjnym.
Wewnętrzny sprzęt przekaźnikowy obsługuje zadania przełączania obwodów fizycznych. Wartości znamionowe przekaźników różnią się w zależności od wariantu produktu: konfiguracje 110 VAC wykorzystują przekaźniki o wartości znamionowej 30 A, a modele 230 VAC wykorzystują przekaźniki o wartości znamionowej 16 A. Wyłącznik automatyczny AC zintegrowany po stronie wejściowej sieci zapewnia ochronę przed nadmiernym prądem odłączenia przychodzącego zasilania AC, uzupełniając bezpieczeństwo przekaźnika. Kiedy zasilanie sieciowe zostanie przywrócone po awarii, logika ATS automatycznie kieruje obciążenia do zewnętrznego źródła prądu przemiennego, jednocześnie aktywując wewnętrzny obwód ładowarki w celu uzupełnienia rezerw energii akumulatora. To działanie bez użycia rąk sprawia, że sprzęt dobrze nadaje się do zdalnych instalacji bez nadzoru, w których operatorzy nie mogą szybko reagować na zdarzenia związane z przywracaniem sieci.
5. Wbudowane warstwy ochronne zapewniające długoterminową niezawodność działania
Solidny, wielowarstwowy pakiet zabezpieczeń chroni zarówno sam sprzęt inwerterowo-ładowarkowy, jak i podłączony akumulator i sprzęt obciążeniowy. Zabezpieczenia po stronie wejścia prądu stałego obejmują ochronę przed odwrotną polaryzacją za pomocą wewnętrznego bezpiecznika, odcięciem przy niskim napięciu i wyłączeniem przy przepięciu. Zabezpieczenie przed odwrotną polaryzacją zapewnia krytyczną ochronę przed błędami okablowania instalatora podczas podłączania grubych kabli akumulatora. Bez takiego zabezpieczenia odwrócone zaciski akumulatora mogą w ciągu kilku chwil trwale zniszczyć elektronikę przetwarzającą moc.
Po stronie wyjścia AC urządzenie reaguje na zwarcia, długotrwałe przeciążenia i wewnętrzne przekroczenia temperatury. Ilekroć temperatura wewnętrzna przekroczy bezpieczny pułap operacyjny, zabezpieczenie termiczne uruchamia procedurę wyłączania, aby zapobiec trwałemu uszkodzeniu podzespołów. Wentylatory chłodzące z regulacją temperatury i obciążenia dynamicznie dostosowują prędkość obrotową. Wentylatory obracają się szybciej tylko przy dużym obciążeniu lub wysokiej temperaturze wewnętrznej; w warunkach niewielkiego obciążenia hałas wentylatora pozostaje minimalny, co jest ważną zaletą w przypadku instalacji w pomieszczeniach mieszkalnych lub kabinach, gdzie komfort akustyczny ma znaczenie dla mieszkańców.
Każdy stan ochronny wyzwala widoczne sygnały zwrotne na wyświetlaczu LCD na panelu przednim, umożliwiając rozwiązywanie problemów bez otwierania obudowy sprzętu. Możliwość odczytu kodów usterek bezpośrednio z lokalnego ekranu umożliwia diagnostykę szybkości pracy dla lokalnych techników obsługujących odległe miejsca zasilania.Falownik sinusoidalny o mocy 3000 W z ładowarką HK3000PCkonsoliduje wiele różnych reakcji ochronnych w jednym urządzeniu, eliminując potrzebę układania wielu oddzielnych zewnętrznych modułów ochronnych wokół architektury systemu zasilania.
6. Sprzętowe porty komunikacyjne i możliwości zdalnego monitorowania
Port komunikacyjny RS‑485 z fizycznym złączem typu RJ‑11 umożliwia zdalne monitorowanie. Użytkownicy mogą opcjonalnie podłączyć zewnętrzny zdalny panel sterowania LCD umieszczony z dala od głównej obudowy inwertera-ładowarki. Jest to wygodne w przypadku instalacji, w których główny sprzęt zasilający znajduje się w schowkach w piwnicy lub szafkach narzędziowych, a operatorzy chcą obserwować odczyty stanu z pomieszczeń mieszkalnych. Łączność Ethernet dostępna jest jako opcjonalna aktualizacja dla bardziej zaawansowanych konfiguracji nadzoru.
Za pośrednictwem magistrali RS‑485 systemy monitorowania hosta mogą pobierać w czasie rzeczywistym zestawy danych, w tym napięcie akumulatora, moc wyjściową, flagi trybu pracy i wskaźniki aktywnych usterek. Integratorom systemów budującym większe wdrożenia mikrosieci otwiera to możliwości integracji sprzętu z platformami monitorowania obiektu wyższego poziomu. Należy pamiętać, że praktyki okablowania RS‑485 powinny być zgodne z wytycznymi branżowymi dotyczącymi sygnalizacji różnicowej na duże odległości; właściwy dobór kabli i uziemienie pomagają uniknąć uszkodzeń danych spowodowanych zakłóceniami elektrycznymi z pobliskich przewodów wysokoprądowych.
7. Odpowiednie środowiska pracy i uwagi dotyczące instalacji mechanicznej
Zakres znamionowej temperatury otoczenia przy pełnym obciążeniu rozciąga się od zera stopni Celsjusza do plus czterdziestu stopni Celsjusza. Kiedy temperatura otoczenia wzrasta do sześćdziesięciu stopni Celsjusza, sprzęt automatycznie zmniejsza dostępną moc wyjściową do siedemdziesięciu procent mocy znamionowej. Okno temperatury przechowywania obejmuje zakres od zera do siedemdziesięciu stopni Celsjusza w okresach przestoju. Tolerancja wilgotności osiąga maksymalnie dziewięćdziesiąt trzy procent wilgotności względnej w warunkach otoczenia bez kondensacji. Kondensacja stanowi główny czynnik ryzyka; W miejscach, w których gromadzi się rosa, należy zapewnić odpowiednią wentylację, aby wewnętrzne płytki drukowane były suche.
Orientacja montażowa musi być zgodna z rysunkami mechanicznymi producenta. Zachowaj wystarczający odstęp w pobliżu otworów wentylacyjnych wentylatora, aby gorące powietrze wylotowe mogło swobodnie uciekać. Unikaj zamykania jednostki wewnątrz całkowicie zamkniętej małej szafki bez dedykowanej wentylacji wyciągowej, ponieważ uwięzione ciepło aktywuje obniżenie parametrów termicznych i częste wyłączenia ochronne. Wybierając przekrój kabla akumulatora, zawsze należy wziąć pod uwagę duże wartości prądu po stronie prądu stałego, związane z poziomem mocy wynoszącym trzy tysiące watów; kable o zbyt małych średnicach powodują nadmierny spadek napięcia rezystancyjnego i tworzą niebezpieczne punkty przegrzania wzdłuż przebiegów przewodów.
8. Często zadawane pytania techniczne
Tak. Obwód wejściowy prądu przemiennego będzie akceptował sygnał wyjściowy z przenośnych generatorów o odpowiedniej wielkości. Utrzymuj napięcie wyjściowe generatora w opublikowanym oknie roboczym wejścia AC. Należy pamiętać o możliwości udaru generatora; Ciągła moc znamionowa generatora powinna z łatwością przekraczać maksymalne ładowanie plus pobór pomocniczego obciążenia AC jednocześnie przyłożonego do zacisków generatora. Słaba jakość sygnału wyjściowego generatora przy ekstremalnych wahaniach napięcia może wywołać wewnętrzne reakcje zabezpieczające.
Natywna, trzystopniowa krzywa ładowania z absorpcją objętościową i pływakiem została pierwotnie zaprojektowana dla akumulatorów zalanych, AGM i żelowych akumulatorów ołowiowo-kwasowych. Podczas wdrażania zespołów akumulatorów litowo-jonowych użytkownicy muszą sprawdzić zgodność systemu zarządzania akumulatorami z ustawionymi wartościami napięcia ładowarki. Niektóre pakiety litu wymagają zmodyfikowanych profili ładowania; w takich scenariuszach może okazać się konieczny zewnętrzny, dedykowany sprzęt do ładowania akumulatorów.
Chociaż wewnątrz urządzenia znajduje się wewnętrzny bezpiecznik zapewniający odwrotną polaryzację, najlepsze praktyki branżowe zdecydowanie zalecają instalowanie bezpiecznika wysokoprądowego bezpośrednio na dodatnim przewodzie akumulatora, w niewielkiej odległości fizycznej od zacisków akumulatora. Ten zewnętrzny bezpiecznik chroni samo okablowanie akumulatora w przypadku katastrofalnych zwarć na zewnątrz obudowy inwertera-ładowarki.
Izolacja galwaniczna tworzy separację elektryczną pomiędzy obwodem prądu stałego akumulatora a obwodami wyjściowymi prądu przemiennego. Hamuje to przepływ prądu zwarciowego między domenami podczas zwarć doziemnych, poprawia bezpieczeństwo w instalacjach mobilnych i morskich oraz redukuje niektóre kategorie sprzężeń szumów elektrycznych pomiędzy zespołem akumulatorów a podłączonymi urządzeniami po stronie prądu przemiennego.
9. Końcowe przemyślenia dla integratorów systemów
Uniwersalny sprzęt z inwerterem i ładowarką usprawnia wiele systemów zasilania poza siecią i zasilania rezerwowego, konsolidując inwersję, ładowanie akumulatora, automatyczne przełączanie zasilania i wiele funkcji ochronnych w jednej obudowie. Oceniając sprzęt do konwersji mocy, należy patrzeć nie tylko na ciągłe dane dotyczące mocy; poświęć trochę czasu na ocenę zdolności wytrzymywania przepięć, czystości kształtu fali, kompletności wbudowanych funkcji zabezpieczających, taktowania przełącznika zasilania i dostępnych interfejsów monitorowania. Każda z tych specyfikacji kształtuje na co dzień niezawodność systemu w świecie rzeczywistym.
Każdy projekt systemu elektroenergetycznego rozpoczyna się od dokładnego audytu obciążenia. Udokumentuj pobór mocy dla każdego urządzenia, które ma działać, zanotuj obciążenia indukcyjne z dużymi prądami rozruchowymi i określ akceptowalne limity głębokości rozładowania akumulatora przed wybraniem kombinacji zestawu akumulatorów i inwertora-ładowarki. Przemyślane planowanie wstępne zapobiega frustracjom operacyjnym po zakończeniu instalacji sprzętu.Falownik sinusoidalny o mocy 3000 W z ładowarką HK3000PCdoskonale pasuje do projektów wymagających mocy ciągłej wynoszącej trzy tysiące watów, a jednocześnie wymagających zintegrowanej możliwości ładowania bez konieczności montażu mozaikowego zestawu oddzielnych komponentów systemu zasilania.
Jeśli szukasz profesjonalnego doświadczenia w produkcji tego sprzętu, możesz zapoznać się z zasobami opublikowanymi przezNingbo Kosun New Energy Co., Ltd.Dokumentacja inżynierska, rysunki wymiarowe i pełne arkusze specyfikacji zapewniają większą wiedzę osobom oceniającym technicznym przygotowującym projekty systemów.
